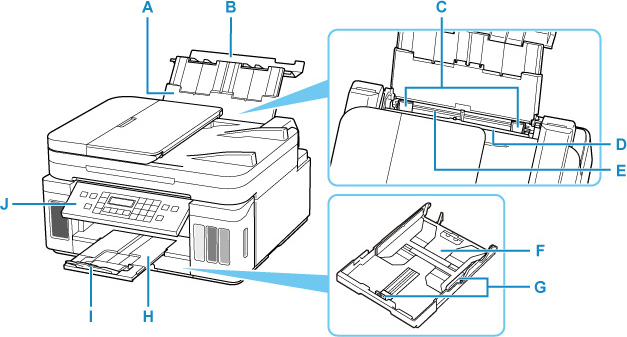

Skats no priekšpuses
- A: Papīra balsts
- Izvelciet, lai ievietotu papīru aizmugures paliktnī.
- B: Aizmugurējā uztvērēja vāks
- Atveriet, lai ievietotu papīru aizmugures paliktnī.
- C: Papīra vadotnes
- Izlīdziniet ar abām papīra kaudzītes pusēm.
- D: Padeves slota vāks
-
Novērš priekšmetu iekrišanu padeves slotā.
Atveriet to, lai virzītu papīra vadotnes, un aizveriet pirms drukāšanas.
- E: Aizmugures paliktnis
-
Ievietojiet papīru šeit. Iespējams vienlaicīgi ievietot divas vai vairākas viena izmēra un papīra veida loksnes un tās automātiski padot pa vienai loksnei.
- F: Kasete
-
Ievietojiet kasetē A4, B5, A5 vai Letter izmēra parasto papīru un ievietojiet to printerī.
- G: Papīra vadotnes
- Izlīdziniet ar labās/kreisās/priekšas papīra kaudzītes pusēm.
- H: Papīra izvades uztvērējs
- Apdrukātais papīrs ir izstumts. Izvelciet to ārā pirms drukāšanas.
- I: Izvades uztvērēja pagarinājums
- Atveriet, lai atbalstītu izstumto papīru.
- J: Darbības panelis
-
Izmantojiet, lai mainītu printera iestatījumus vai to darbinātu.

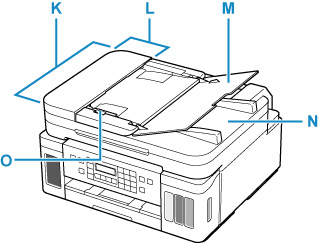

- K: ADF (Automātiskās dokumentu padeves ierīce)
-
Ievietojiet dokumentu šeit. Dokumentu turētājā ievietotie dokumenti tiek automātiski skenēti pa vienai lapai.
- L: Dokumentu padeves ierīces vāks
- Atveriet, lai izņemtu iestrēgušus dokumentus.
- M: Dokumentu turētājs
- Atveriet, lai ievietotu dokumentu ADF. Iespējams ievietot divas vai vairākas vienāda izmēra un biezuma dokumenta loksnes. Ievietojiet dokumentu ar pusi, kuru vēlaties skenēt, uz augšu.
- N: Dokumentu izvades slots
- No ADF ierīces skenētie dokumenti tiek izvadīti šeit.
- O: Dokumentu vadotne
- Pielāgojiet šo vadotni, lai tā atbilstu dokumenta platumam ADF ierīcē.

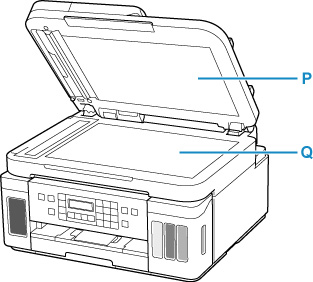

- P: Dokumenta vāks
- Atveriet, lai uz planšetes novietotu oriģinālo dokumentu.
- Q: Planšete
- Ievietojiet oriģinālu šeit.
